秋月通商で販売されている3端子DC-DCコンバータの評価実験結果を公開します。メーカーからの正式な発表ではありませんので、あくまで参考資料とお考えください。
実験の回路図
特記なき場合の部品スペック Cin＝10uF/35V 3216型積層セラ Cout＝10uF/10V 1608型積層セラ L1＝4.7uH/1A 3030型巻線インダクタ Cload＝560uF/6.3V ポリマーアルミ電解（Rs＝16ｍOhm) Rload＝50ohm/5% ５Wコンクリート抵抗 Vin=24V
各部のリップルノイズ波形

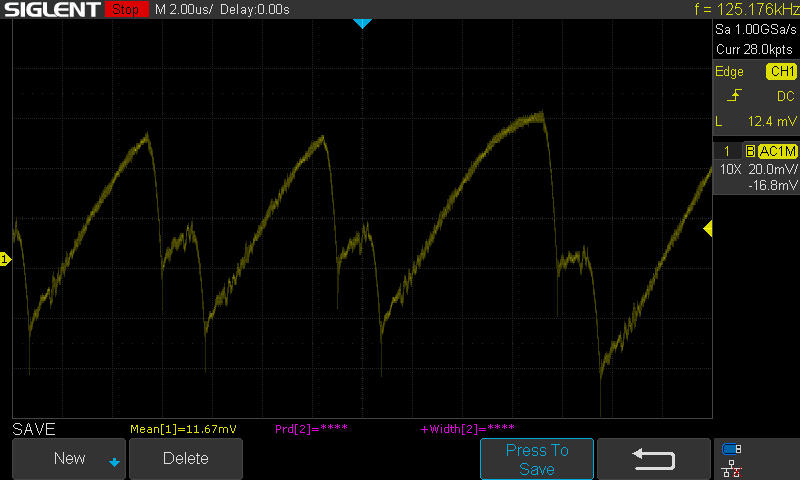

１．入力端（BP5293 のPIN1）PP振幅約120mV、周波数約120KHz

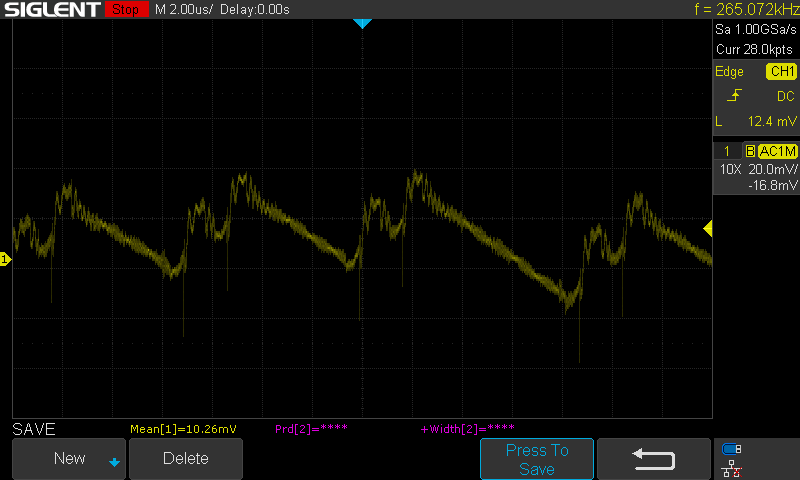

２．出力端（BP5293のPIN2） PP振幅約60mV

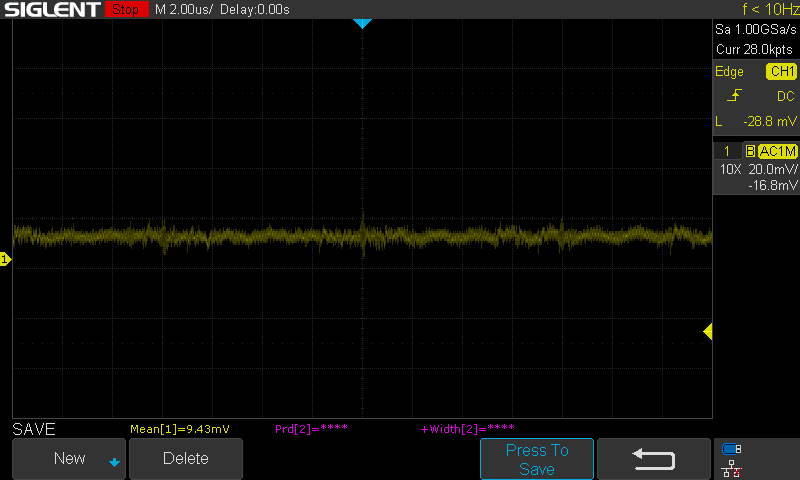

３．負荷端（L=4.7uH通過後 Cload=560uF Rload=50ohm） PP振幅約10mV
CLの最大値はどのくらいか？

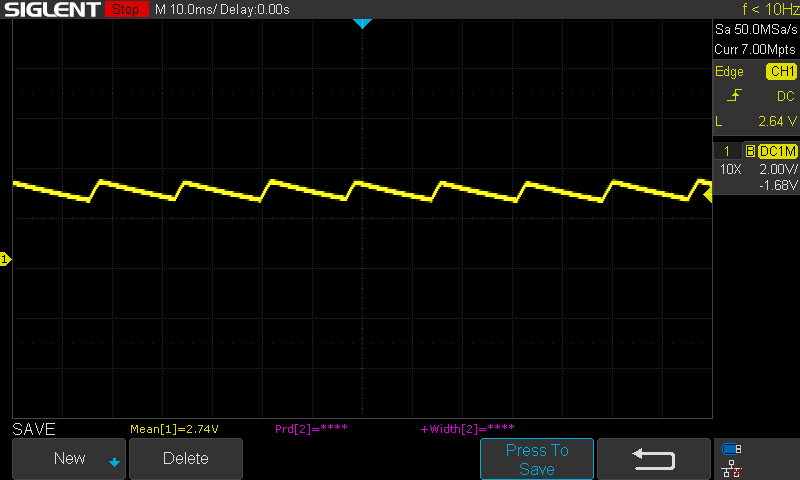

Cloadとして560uFを2個（合計1160uF)にすると、発信して異常動作になる（下の波形）、周波数100Hz以下、振幅0.7V以上の鋸波、平均電圧は2.7Vだった。どうやら、出力に接続できる電解コンデンサは試験した電流レンジ（０～200mA)では500uF程度が限界のようである。
まとめ
１．入力端には振幅120mV程度のノイズー＞入力にはCが必要、少なくとも10uFできれば100uF
２．出力端には振幅60mV程度のノイズ
３．直列インダクタによりノイズは低減できる （10mV以下）
４．負荷容量の最大値は500uF
